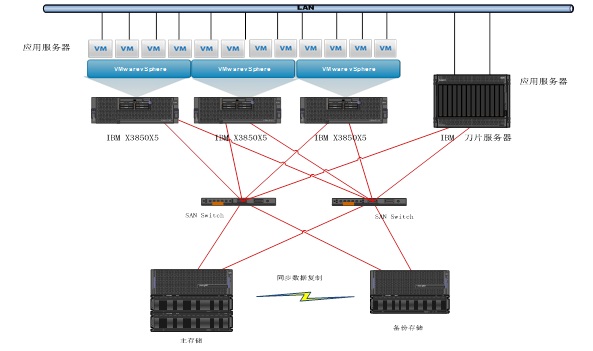

图：系统设计拓扑图

    方案建议使用三台IBM X3850X5服务器做为应用服务器虚拟化平台，运行业界一流虚拟化系统平台，通过DRS/Vmotion技术及HA技术搭建核心系统的高可用及数据库负载均衡平台，保证业务7*24小时稳定运行。

    数据是业务系统的关健，方案中建议使用EMC VNX5300动态数据存储系统，最大支持240TB容量，通过其快照、数据分层及虚拟存储功能可更好的保证数据的可靠性及访问性能，迁移功能可在线在存储间进行数据迁移，减少数据迁移带来的风险及停机。

    各种应用服务器占用大量的机房空间及能耗，增加IT管理成本，方案中建议使用IBM 刀片中心+刀片服务器方案整合应用服务器平台，在同9U空间机箱中支持14台服务器，集成网络及远程管理功能，全冗余设计，使用服务器运行更可靠，智能电源管理可大大减少功耗，减少运营成本。考虑应用服务器负载能力，保证应用高可用，方案建议在应用上一层布署F5服务器负载均衡，保证应用服务器高可用及应用扩展能力，提供健康检查功能，及时发现服务器故障，并进行故障切换，保证应用正常运行。
